Šį kart sujungiau grandinę su mikroschema LM386 tai mažai energijos reikalaujantis stipintuvas. Prie šio stiprintuvo įėjimo prijungiau mikrofoną, antroje nuotraukoje galima matyti kaip reikia prijungti gnybtus (baltas įžeminimas, geltonas (+) ) prie 3,5mm jungties norint panaudoti mikrofoną (mano atveju tai mikrofonas nuo telefono ausinių) žinoma galima naudoti ir betkokį kitą. Taip pat prie LM386 jau paduodamo signalo (output) prijungiau LED, kuris reaguoja į garso stiprumą, kuris ateina į mikrofoną.
Štai veikianti grandinė.

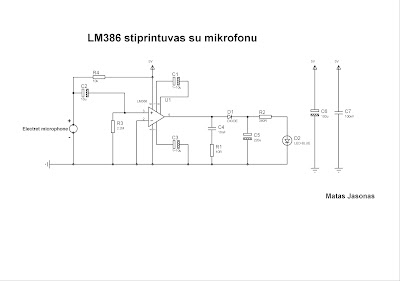

bei schema:
(Keisdami R3 keičiame garso didumą, šiuo atveju LED šviesumą)
